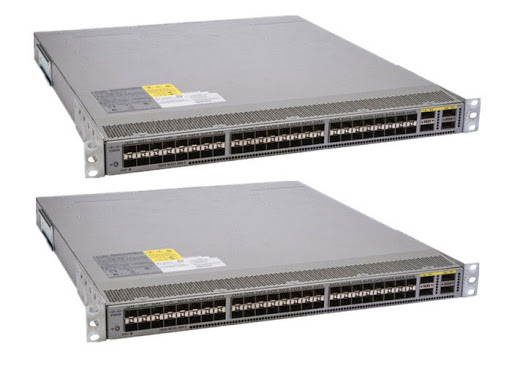

Настройка Cisco Nexus N3K-C3064PQ-10GX

Коммутатор имеет 48 портов SFP+ 10 Gb/s и 4 QSFP+ 40 Gb/s

При первом подключении через консоль, указываем пароль для пользователя admin:

1
2
3
4
5
6
7
8
Do you want to enforce secure password standard (yes/no): yes
  Enter the password for "admin":
  Confirm the password for "admin":

  Would you like to enter the basic configuration dialog (yes/no): no

Переключаемся в режим конфигурирования и указываем файл прошивки:

1
2
3
4
configure terminal
show incompatibility nxos bootflash:nxos.7.0.3.I4.6.bin
boot nxos bootflash:/nxos.7.0.3.I4.6.bin
exit

Сохранить конфигурацию, и перезагрузить коммутатор:

1
2
3
copy running-config startup-config
 reload
This command will reboot the system. (y/n)?  [n] y

Далее смотрим текущую и сохраненную конфигурации:

1
2
show running-config
show startup-config

Во время включении коммутатора при необходимости можно перейти в режим загрузчика:

1
Press  ctrl L to go to loader prompt in 2 secs

Из загрузчика также можно вручную запустить коммутатор с указанной прошивки:

1
loader>boot bootflash:nxos.7.0.3.I4.6.bin

Или так:

1
switch(boot)#load bootflash:nxos.7.0.3.I4.6.bin

Выбрать режим портов, и после этого действия необходимо перезагрузить кошку:

1
2
3
4
5
6
7
8

hardware profile portmode ?

hardware profile portmode 48x10g+4x40g
hardware profile portmode 52x10g+3x40g
hardware profile portmode 56x10g+2x40g
hardware profile portmode 60x10g+1x40g
hardware profile portmode 64x10g
exit
reload

Добавим необходимые VLAN и при необходимости описания:

1
2
3
4
5
vlan 100
name Management
vlan 200
name Users
exit

Настройка access и trunk портов:

1
2
3
4
5
6
7
8
9
10
11
interface Ethernet1/46
switchport
switchport mode access
description disnetern
switchport access vlan 200
storm-control broadcast level 0.50
interface Ethernet1/44
switchport
switchport mode trunk
switchport trunk allowed vlan 100,200

Настройка гибридного порта, Vlan 100 без тага, а все остальные vlan с тагом:

1
2
3
switchport mode trunk
  switchport trunk native vlan 100
  switchport trunk allowed vlan 300-400,100

По умолчанию порты 1-48 настроены на скорость 10 Gb/s, чтобы подключить 1 Gb/s нужно указать:

1
2
3
4
interface ethernet 1/1-20
speed 1000
interface ethernet 1/21-48
speed 10000

Часовой пояс и ntp сервер для синхронизации времени:

1
2
3
ntp server 10.5.103.20
clock timezone UTC 3 0
show clock

Настроим SNMP:

1
snmp-server community blabla ro

Если будут создаваться interface vlan (SVI), то нужно активировать feature interface-vlan:

1
2
show feature
feature interface-vlan

Создание interface vlan (SVI):

1
2
3
4
5
6
7
8
9
vlan 100
exit
interface vlan 100
description support
ip address 172.20.1.5/24
ip address 10.5.100.5/24 secondary
no ip redirects
no shutdown
exit

Маршрут по умолчанию(default):

1
ip route 0.0.0.0/0 172.20.1.1

Или:

1
2
vrf context default
ip route 0.0.0.0/0 172.20.1.1

Настройка mgmt порта:

1
2
3
4
5
6
7
int mgmt 0
ip address 192.168.100.10/24
exit
vrf context management
ip route 0.0.0.0/0 192.168.100.1
exit
ping 192.168.100.55 vrf management

Можно указать hostname:

1
hostname nexus

Прочее

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
show version
show system uptime
show system resources
show boot variables
show banner motd
show feature
show vdc membership
show running-config copp all
show running-config interface ethernet 1/1-10
show interface ethernet 1/1 transceiver details
show interface ethernet 1/1-10
show interface status
show interface brief
show interface Ethernet1/52
show interface Ethernet1/52 brief
show processes cpu
show processes log
show processes log details
show processes memory
show logging
show cli history
show install all status
dir
show sprom all
show inventory
show module
show environment
show environment power
show environment fan
show environment fan detail
show environment temperature
show license
show system reset-reason
show terminal

Uptime :

1
show version

Разрешим использование SFP модулей от сторонних производителей:

1
service unsupported-transceiver

При использовании сторонних SFP и DAC кабелей можно указать команды ниже для интерфейсов, так как без них либо не было линка, либо он пропадал через некоторое время, например:

1
2
3
interface ethernet 1/52
no negotiate auto
duplex full

Также можно выключить flow-control если он не выключился автоматически:

1
2
no flowcontrol receive
no flowcontrol send

Настроим завершение консольных сессий через 30 минут:

1
2
line console
exec-timeout 30

Пример ограничения доступа к коммутатору по IP адресам:

1
2
3
4
5
6
7
ip access-list manage
permit ip 10.100.5.1/32 any
permit ip 192.168.100.5/32 any
line vty
exec-timeout 30
access-class manage in

Активация telnet:

1
feature telnet

Для очистки конфигурации используется команда:

1
write erase

Пример копирования текущей и сохраненной конфигурации на TFTP сервер:

1
2
copy running-config tftp://disnetern.ru/running-config.bak
copy startup-config tftp://disnetern.ru/startup-config.bak

Пример восстановления конфигурации с TFTP сервера:

1
copy tftp://disnetern.ru/running-config.bak running-config
