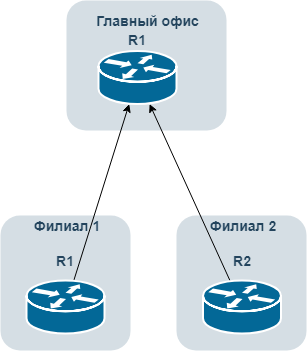

Mikrotik. Использование L2TP + OSPF для связи удаленных офисов

Настройка головного офиса

Настраиваем R1

Указываем имена портов ethernet подключений:

/interface ethernet
set [ find default-name=ether1 ] name=eth1-wan
set [ find default-name=ether2 ] name=eth2-lan

Добавляем ip адреса интерфейсам:

/ip address
add address=188.190.120.1/24 interface=eth1-wan network=188.190.120.0
add address=10.0.0.1/24 interface=eth2-lan network=10.0.0.0

Добавляем маршрут по умолчанию (WAN):

/ip route add distance=1 gateway=eth1-wan

Указываем диапазон виртуальных адресов для L2TP:

/ip pool add name=l2tp-pool ranges=172.16.1.10-172.16.1.20

Включаем L2TP сервер:

/interface l2tp-server server set authentication=mschap2 default-profile=l2tp enabled=yes

Создаем учетные данные для L2TP подключений:

/ppp secret
add name=filial3 password=hardpassword3 service=l2tp
add name=filial4 password=hardpassword4 service=l2tp
...
add name=filialX password=hardpasswordX service=l2tp

Настраиваем L2TP профиль:

/ppp profile add change-tcp-mss=yes local-address=172.16.1.1 name=l2tp remote-address=l2tp-pool

Переименовываем роутер:

/system identity set name=R1-main

Добавляем область OSPF:

 /routing ospf area add area-id=0.0.0.16 default-cost=10 inject-summary-lsas=no name=vpn type=stub

Добавляем подсети OSPF:

/routing ospf network
add area=vpn network=10.0.0.0/24
add area=vpn network=172.16.1.0/24

Настраиваем R2

Указываем имена портов ethernet подключений:

/interface ethernet
set [ find default-name=ether1 ] name=eth1-wan
set [ find default-name=ether2 ] name=eth2-lan

Добавляем ip адреса интерфейсам:

/ip address
add address=188.190.120.2/24 interface=eth1-wan network=188.190.120.0
add address=10.0.0.2/24 interface=eth2-lan network=10.0.0.0

Добавляем маршрут по умолчанию (WAN):

 /ip route add distance=1 gateway=eth1-wan

Указываем диапазон виртуальных адресов для L2TP:

/ip pool add name=l2tp-pool ranges=172.16.2.10-172.16.2.20

Включаем L2TP сервер:

/interface l2tp-server server set authentication=mschap2 default-profile=l2tp enabled=yes

Создаем учетные данные для L2TP подключений:

/ppp secret
add name=filial3 password=hardpassword3 service=l2tp
add name=filial4 password=hardpassword4 service=l2tp
...
add name=filialX password=hardpasswordX service=l2tp

Настраиваем L2TP профиль:

/ppp profile add change-tcp-mss=yes local-address=172.16.2.1 name=l2tp remote-address=l2tp-pool

Переименовываем роутер:

/system identity set name=R2-backup

Добавляем область OSPF:

/routing ospf area add area-id=0.0.0.16 default-cost=10 inject-summary-lsas=no name=vpn type=stub

Добавляем подсети OSPF:

/routing ospf network
add area=vpn network=10.00.0.0/24
add area=vpn network=172.16.2.0/24

R1 и R2 готовы принимать входящие L2TP подключения

Настройка удаленных офисов

Приступим к настройке удаленных роутеров (R3 и R4)

Настраиваем R3

Указываем имя роутера:

/system identity set name=R3

Создаем клиентские L2TP подключения к R1 и R2:

/interface l2tp-client
add add-default-route=no allow=mschap2 connect-to=188.190.120.1 dial-on-demand=no disabled=no \
keepalive-timeout=60 max-mru=1450 max-mtu=1450 mrru=1600 name=L2TP-R1 password=hardpassword3 profile=default user=filial3
add add-default-route=no allow=mschap2 connect-to=188.190.120.2 dial-on-demand=no disabled=no  \
keepalive-timeout=60 max-mru=1450 max-mtu=1450 mrru=1600 name=L2TP-R2 password=hardpassword3 profile=default user=filial3

Задаем локальный ip адрес роутера:

/ip address add address=192.168.1.1/24 interface=lan network=192.168.1.0

Добавляем DHCP клиента для аренды ip адреса от провайдера интернета:

/ip dhcp-client add default-route-distance=0 dhcp-options=hostname,clientid disabled=no interface=wan

Добавляем область OSPF:

/routing ospf area add area-id=0.0.0.16 default-cost=10 inject-summary-lsas=no name=vpn type=stub

Добавляем подсети OSPF:

/routing ospf network
add area=vpn network=192.168.1.0/24
add area=vpn network=172.16.1.1/32
add area=vpn network=172.16.2.1/32

Настраиваем R4

Указываем имя роутера:

/system identity set name=R4

Создаем клиентские L2TP подключения к R1 и R2:

/interface l2tp-client
add add-default-route=no allow=mschap2 connect-to=188.190.120.1 dial-on-demand=no disabled=no \
keepalive-timeout=60 max-mru=1450 max-mtu=1450 mrru=1600 name=L2TP-R1 password=hardpassword4 profile=default user=filial4
add add-default-route=no allow=mschap2 connect-to=188.190.120.2 dial-on-demand=no disabled=no \
keepalive-timeout=60 max-mru=1450 max-mtu=1450 mrru=1600 name=L2TP-R2 password=hardpassword4 profile=default user=filial4

Задаем локальный ip адрес роутера:

/ip address add address=192.168.2.1/24 interface=lan network=192.168.2.0

Добавляем DHCP клиента для аренды ip адреса от провайдера интернета:

/ip dhcp-client
add default-route-distance=0 dhcp-options=hostname,clientid disabled=no interface=wan

Добавляем область OSPF:

/routing ospf area add area-id=0.0.0.16 default-cost=10 inject-summary-lsas=no name=vpn type=stub

Добавляем подсети OSPF:

/routing ospf network
add area=vpn network=192.168.2.0/24
add area=vpn network=172.16.1.1/32
add area=vpn network=172.16.2.1/32

Все роутеры настроены на обмен маршрутами по 2-м L2TP тоннелям.

R3 и R4 получили маршруты от R1 и R2. Трассировка проходит ко всем соседним роутерам.
